Сетевые окончания MSR (MSR registrars)
Для того чтобы система ECSS-10 могла верно выбирать медиа-серверы при обслуживании вызовов с учётом уровня загруженности, равномерного использования доступных ресурсов, а также территориального расположения абонентов, необходимо правильно сконфигурировать медиа-ресурсы.
Медиа-ресурсами называют сетевые интерфейсы, которые были зарегистрированы медиа-сервером на софтсвитче.
Приложение WEB-конфигуратора "Сетевые окончания MSR" ("MSR registrars") служит для настройки медиа-ресурсов и имеет следующие разделы:
Ресурсы - раздел управления медиа-ресурсами.
Сайты и зоны - раздел управления сайтами и зонами.
Регистраторы - раздел настройки параметров сервера регистрации.
Рисунок 1 – Интерфейс WEB-приложения "Сетевые окончания MSR" ("MSR registrars")
Ресурсы

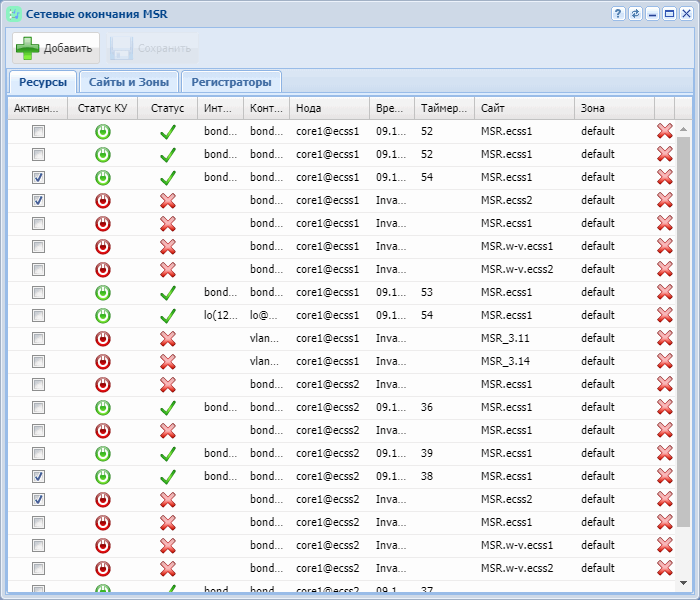

В закладке "Ресурсы" ("Resourse") представлены все сетевые интерфейсы, для которых назначены IP-адреса. Описание параметров:
активный - флаг, для активации медиа-ресурса;
статус КУ - статус канала управления;
статус - статус регистрации;
интерфейс - имя сетевого интерфейса;
контакт - контакт, который передается при регистрации;
нода - имя ноды;
время регистрации - время последней регистрации;
тайм-аут - время до окончания регистрации;
сайт - cайт, к которому принадлежит данный медиа-ресурс;
зона - зона, к которой принадлежит данный медиа-ресурс;
Сетевые интерефейсы необходимо задекларировать в качестве медиа ресурсов. Для этого необходимо настроить параметры сайт и зона и установить флаг
.
Для добавления нового ресурса нажмите на кнопку "Добавить" ("Add")
, введите необходимые параметры и нажмите "Ok".
Сайты и зоны
На этапе конфигурирования медиа-ресурса ему в соответствие ставится имя сайта (site) - географической зоны которую будет обслуживать медиа-сервер. Пользовательские окончания и транки так же ассоциируются с определенной географической областью, которая задается путем установки параметра site у пользователя или транка. Подробнее прочитать про настройку можно в разделах
Настройка дополнительных параметров для абонента
,
/domain/<DOMAIN>/iface/user-set
. Зная это софтсвич для проключения медиа-потока использует в первую очередь ресурс медиа-сервера с одноименным сайтом. В случае недоступности одноимённого сайта будет выбран ресурс, сайт которого является наименее удалённым от данного. Удалённость медиа-ресурсов друг от друга определяется матрицей связности или матрицей весов.
Также медиа-ресурсу ставится в соотвествие имя зоны (zone) - группы интерфейсов, находящихся в одной сети, которую будет обслуживать медиа-сервер. Пользовательские окончания и транки также ассоциируются с определенной зоной, которая задается путем установки параметра zone у пользователя или транка. Подробнее прочитать про настройку можно в разделах
Настройка дополнительных параметров для абонента
,
/domain/<DOMAIN>/iface/user-set
. Зная это софтсвич для проключения медиа-потока использует медиа-сервера только с одноименной зоной.

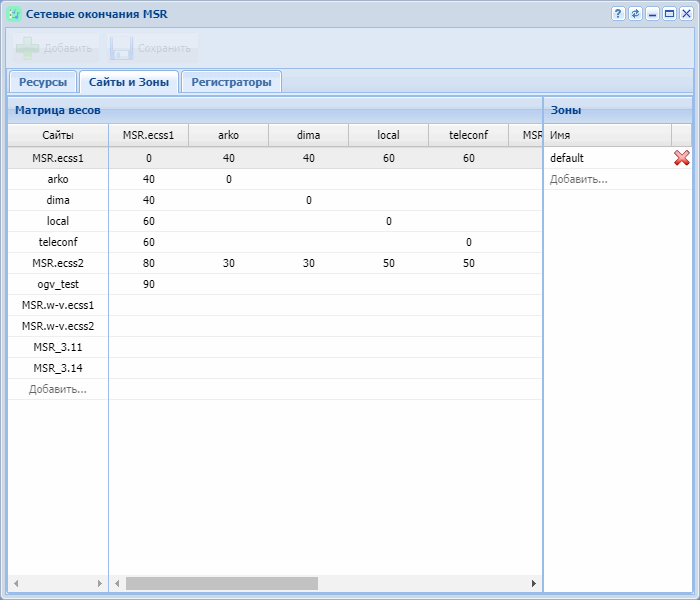

В закладке "Сайты и зоны" ("Sites & Zones") представлены Зоны ("Zones") и "Матрица весов" ("Weights matrix") сайтов.
Матрица весов показывает расстояние между сайтами в условных единицах при этом минимальный вес равен 0, максимальный - пустой строке, которая обозначает бесконечное расстояние.
Для добавления нового сайта нажмите на надпись "Добавить..." ("Add..."), добавьте название и назначьте вес относительно других сайтов.
Для добавления новой зоны нажмите на надпись "Добавить..." ("Add...") и введите название.
Регистраторы

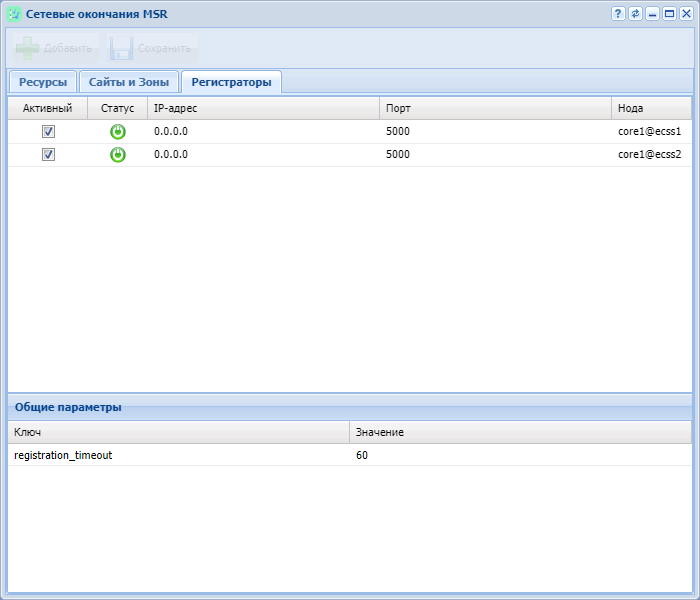

В закладке "Регистраторы" ("Registrars") настраиваются bind адрес, порты для регистраторов на определенных нодах, а также время регистрации медиа-ресурса.
Параметры, доступные для редактирования:
активный;
IP-адрес;
порт.
В разделе "Общие параметры" ("Common parameters") представлены параметры медиа-регистраторов актуальные для всех нод.
registration_timeout - таймер перерегистрации, диапазон значений от 60 до 86400. По умолчания стоит 90.
Значение параметра registration_timeout не рекомендуется устанавливать более 90.
